后处理每个端子接口都不一样，根据这些数值判断故障！

大家都知道后处理的组成部分一般分为：

尿素箱、尿素液位温度传感器、尿素泵、尿素喷嘴、上游温度传感器、环境温度传感器、NOx传感器、相应的管路和线束。

今天我们就来分别看看在没有诊断仪的时候，如何根据针脚各个线束接头找到车辆故障问题。

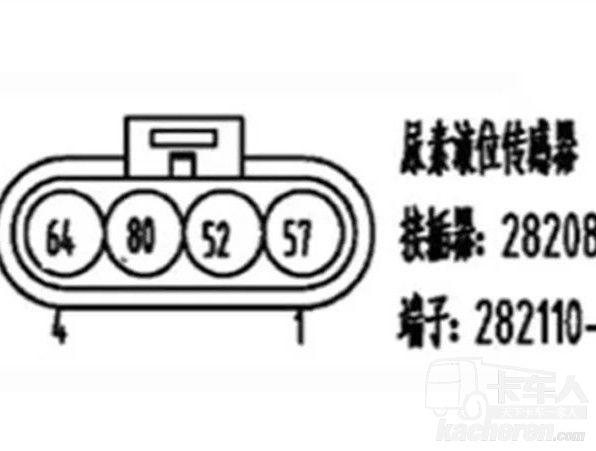

我们先看尿素液位温度传感器的四个针脚空与发动机ECU所对应的位置

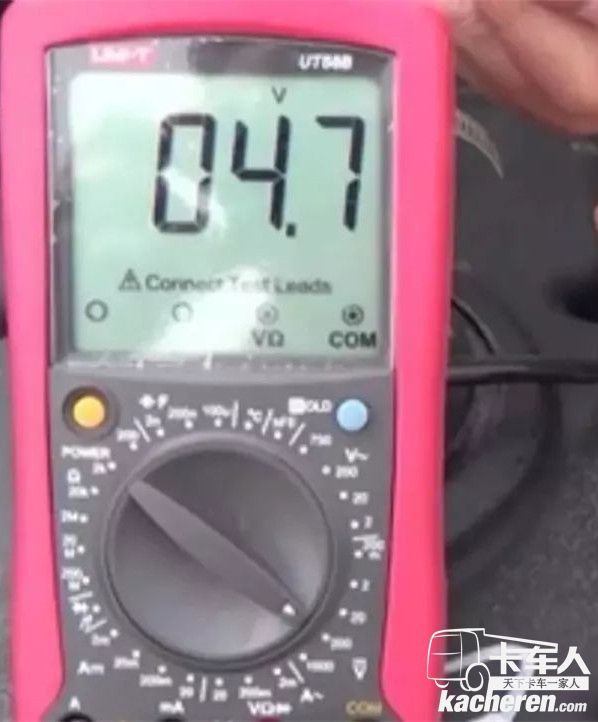

如果再尿素液位传感器拔出状态下进行电压测量，1号口K57液位信号电压为4.7V，3号接口K80温度信号电压为4.7V

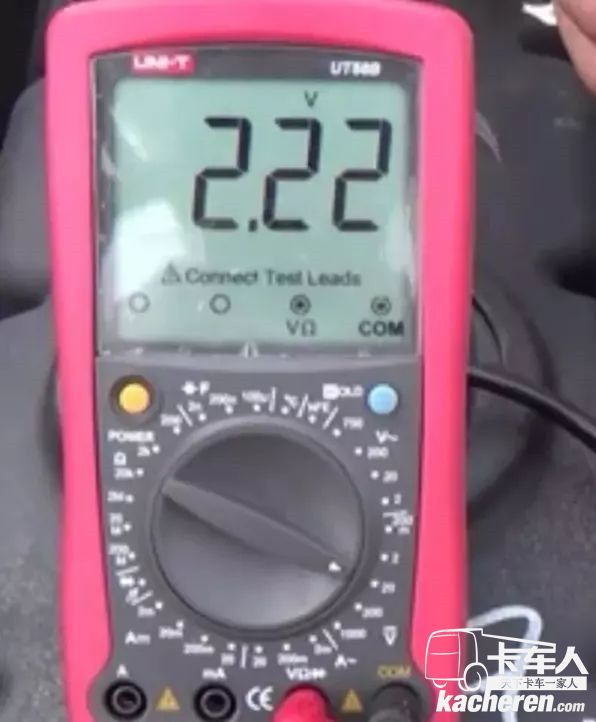

如果是尿素液位温度传感器正常连接状态下，尿素液位为80%时，1号接口K57信号电压为1.3V,大气温度为22摄氏度时，3号接口K80温度信号电压为2.2V

排温传感器安装在后处理器的上游，用来监测发动机排气温度。 排温传感器的引线长1米，外部为金属编织层。接下来我们看下上游温度传感器

的定义和数值传感器拔出状态下，左侧K81信号电压为4.8V传感器正常连接状态下，左侧K81信号电压为0.9V

另外一个比较重要的传感器，是NOx传感器，主要检测排气管中的PM值，ECU接收该值后进行逻辑控制用于OBD监控。

NOx传感器拔出状态下进行电压测量，1号口为电源电压，2号接口为电源电压0V底线,3号接口K76电压为2.4V,4号接口K54电压为2.5V

NOx传感器正常连接状态下进行电压测量，1号口为电源电压，2号接口为电源电压0V底线,3号接口K76电压为2.4V,4号接口K54电压为2.5V

NOx传感器总成包括传感器及NOx传感器控制器两部分，氮氧传感器正常工作前需要加热到一定温度，此时应保证排气管中无水滴凝结否则可能会造成传感器损坏。

最后看一张尿素泵针脚定义图
