卡车上的两个排温传感器怎么检查

在国四车上有2个排气温度传感器的,一个前排温传感器,一个是后排温传感器。类似于东风天龙系列的车,前排温和后排温内部的参数是一样的,不一样的地方在于外形上。

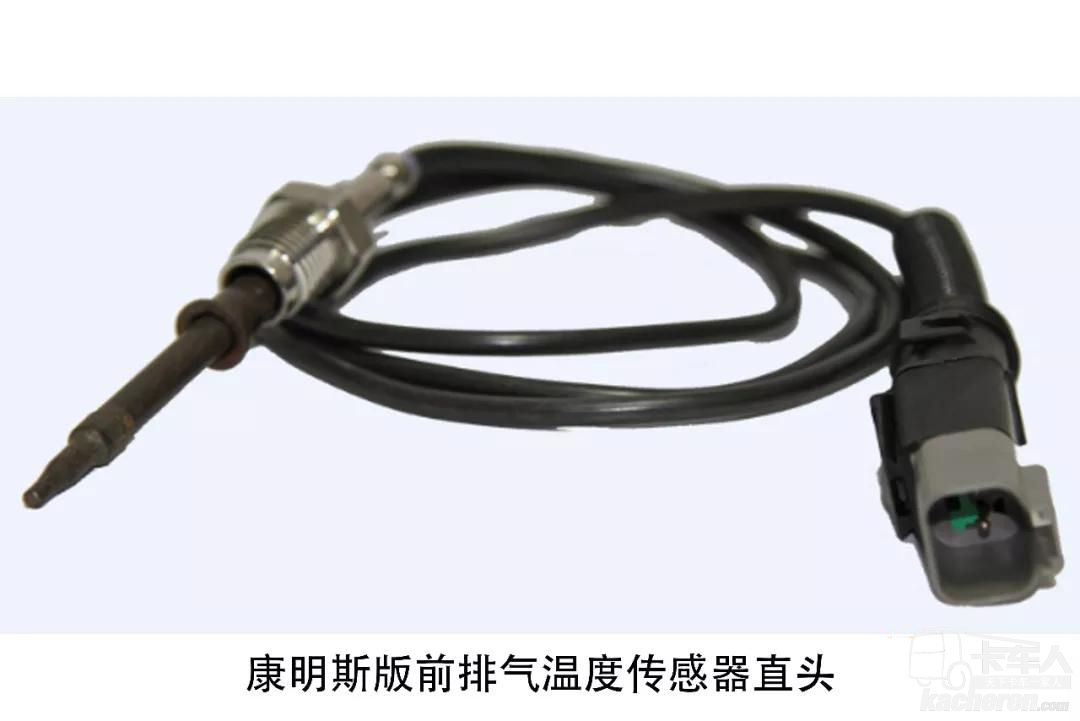

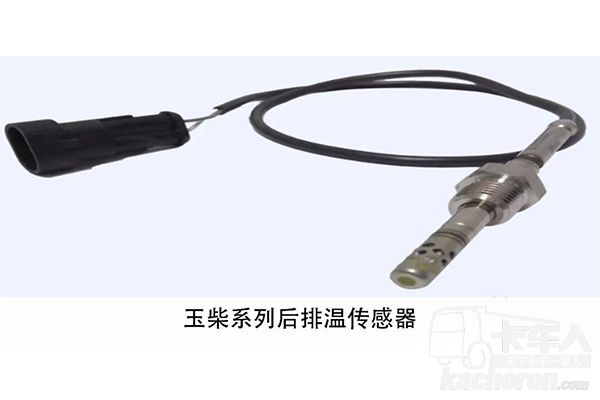

同时市场上常见的排温传感器有康明斯版、PT200(非康明斯版的排温传感器,玉柴、潍柴、锡柴等都是以PT200为主)PT100(主要在小车上用的比较多)三种,我们一般在车上判断排温传感器最有效和最便捷的方法有几种,第一种直接用万用表测试电阻值;

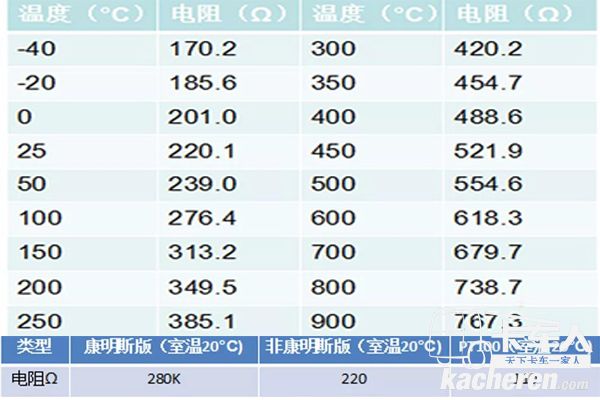

非康明斯版温度传感器温度与电阻对应关系见下图表所示

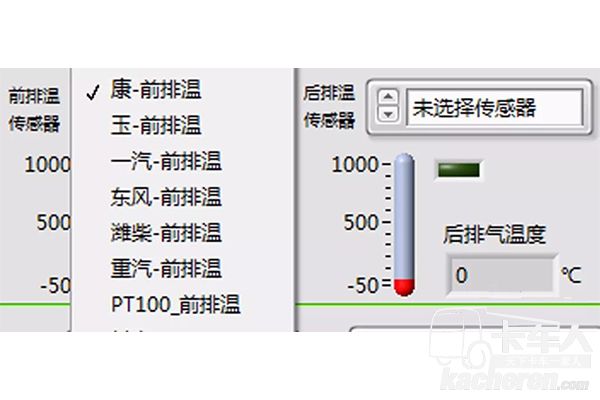

第二种方法用设备直接测试温度传感器,观察下温度传感器当前的温度和室外的温度做对比,或者观察下温度传感器的数据是否和当前车辆的数据一致;

国四车最早的车型是有2个排温传感器,有2个排温传感器判断的方法也是一样的,只不过在车上的时候需要注意一个数据;前排温的温度比后排温的温度高20-40°C。





排气温度传感器主要有两类故障:

1、传感器电压信号高于上限或者低于下限:高于上限一般是由于线束、接插件开路或与电源短路引起,低于下限一般是线束、接插件与地短路引起;

2、温度示数不准:这时候就要考虑传感器安装是否到位,安装位置是否合适,或者传感器是否损坏。

我们以博世后处理为例来看一下这个故障。

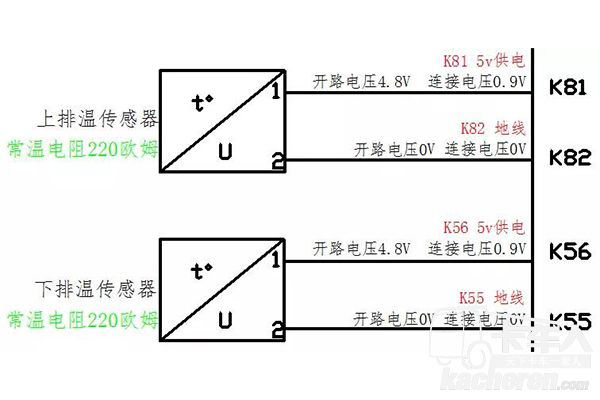

EDC17电脑板排温传感器针脚定义  :

故障码:

SCR催化剂上游温度传感器电压信号高于上限

现象:

闪码灯、OBD 灯常亮,报故障。

故障分析:

上游排气温度传感器及相关线路、接插件故障,导致传感器开路。当检测到此故障时,上游排气温度为默认值。

可能原因:

1、上游排温传感器接插件、线路开路;

2、传感器老化、损坏;

3、传感器 ECU 大插头线路故障,导致传感器开路;

解决办法:

1、检查上游排温传感器接插件;

2、检查传感器线束是否正常导通;

3、发现传感器线束由于磨损导致断开,接好后正常,故障消除。
